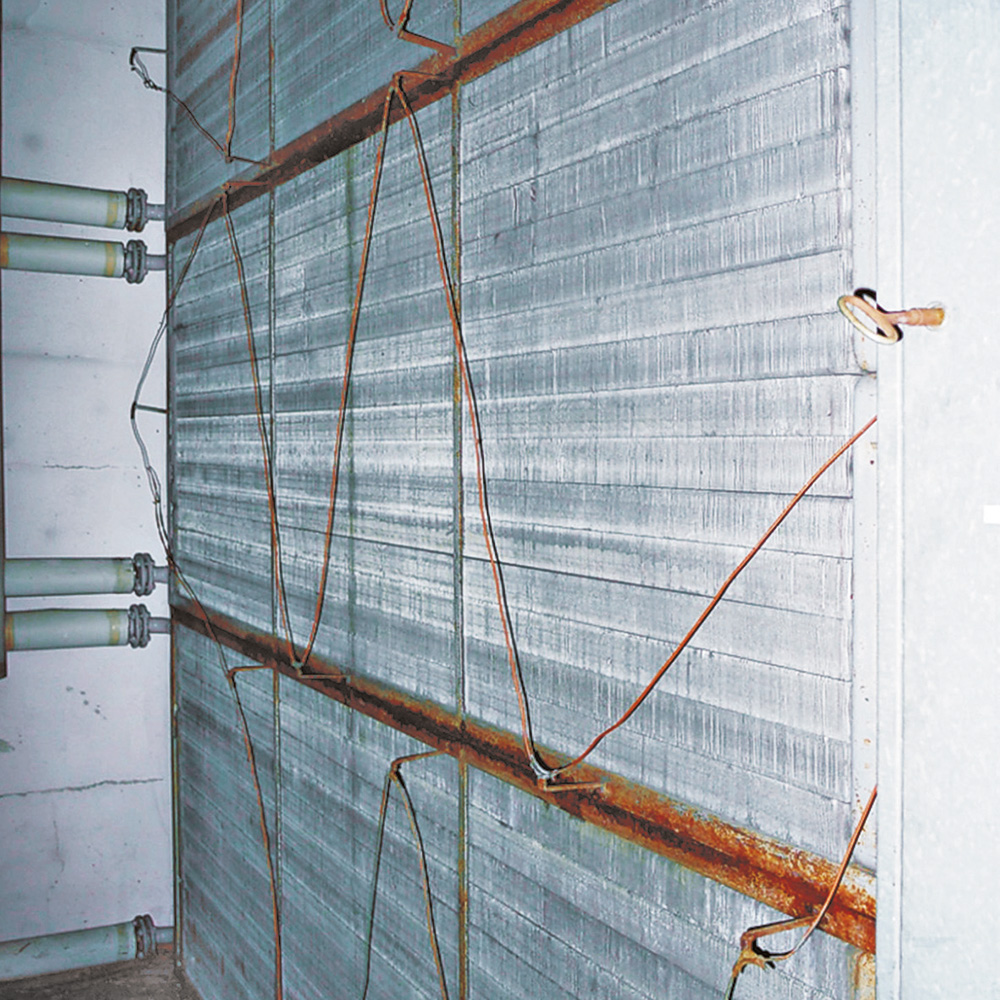

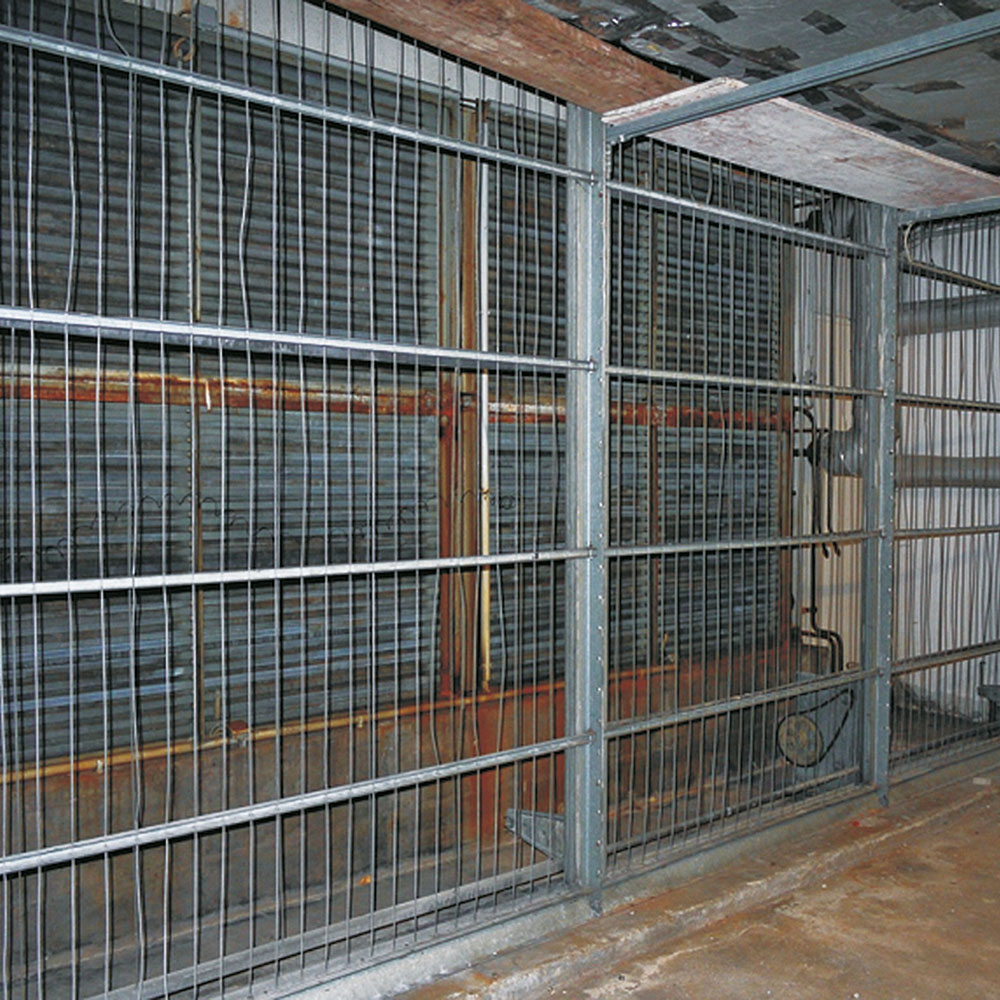

Alte, sanierungsbedürftige Lüftungsanlagen

Haben Sie in Ihren Liegenschaften auch alte Lüftungsanlagen?

In der Vergangenheit wurden Lüftungsanlagen oftmals ohne, oder mit einfachen Wärmerückgewinnungssystemen in konventioneller Block-, Rotor-, Plattentauschertechnik oder mit Umluftschaltungen ausgerüstet und genügen nicht mehr den aktuellen Ansprüchen.

Aktuelle Nachteile:

• Wärmetauscher lassen sich nicht mehr reinigen
• Hohe Druckverluste
• Hygienische Bedenken
• Hohe Betriebskosten
• Hoher Wartungsaufwand
• Geringe Wärmerückgewinnungsleistung

Daher ergibt sich für viele Liegenschaften zwangsläufig die Überlegung nach möglichen Sanierungen, die aber meist aus betrieblichen Gründen bzw. baulichen Gegebenheiten (beengte Lüftungszentralen und Transportwege) nicht ohne erheblichen Aufwand umgesetzt werden können. Zudem soll der laufende Lüftungsbetrieb möglichst störungsfrei erhalten bleiben. Zusätzliche Einbringöffnungen oder gar Umbauten ganzer Zentralen sollen vermieden werden.

Die Lösung –
die GSWT^®-Technologie

Montage vor Ort durch GSWT^®-Modultechnik

Die einzelnen GSWT^®-Module werden in die Lüftungszentrale gebracht und dort vor Ort zusammen gebaut. Durch den modularen Aufbau kann jede Luftleistung selbst bei schwierigen Platzverhältnissen realisiert werden. GSWT^®-Wärmetauscher können in kleinste Einheiten segmentiert werden und passen durch jede Tür. Alle erforderlichen VA-Einbausätze sind im Liefer- und Montageumfang enthalten. Die interne Verrohrung wird fertig gestellt und mit entsprechenden zentralen Absperrungen und Gegenflanschen ausgerüstet. Alle benötigten Feldgeräte werden anschlussfertig montiert.

Enge Durchgänge sind für die Einbringung der GSWT®-Module kein Problem.

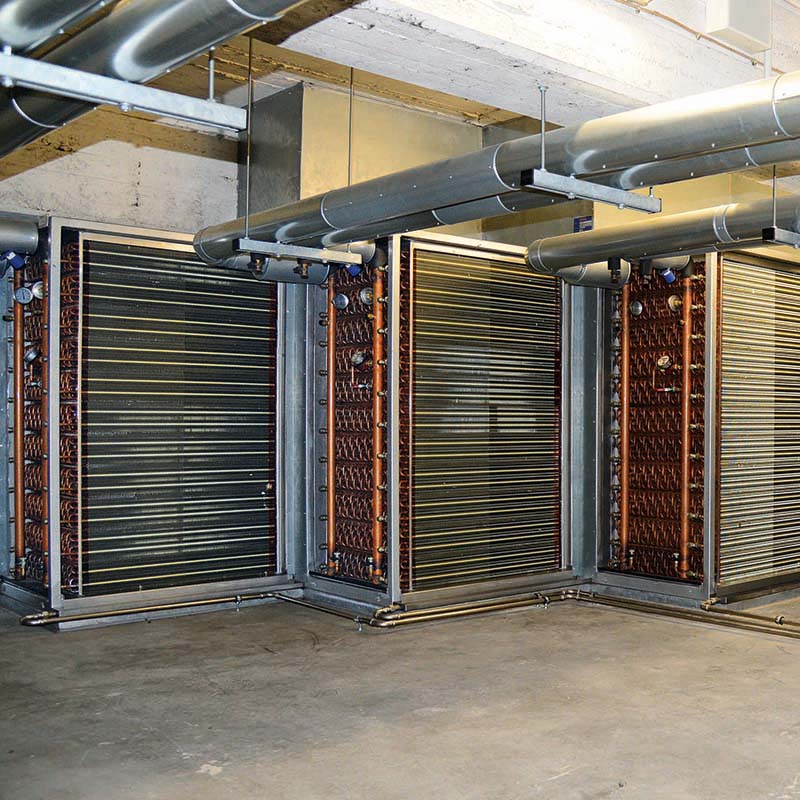

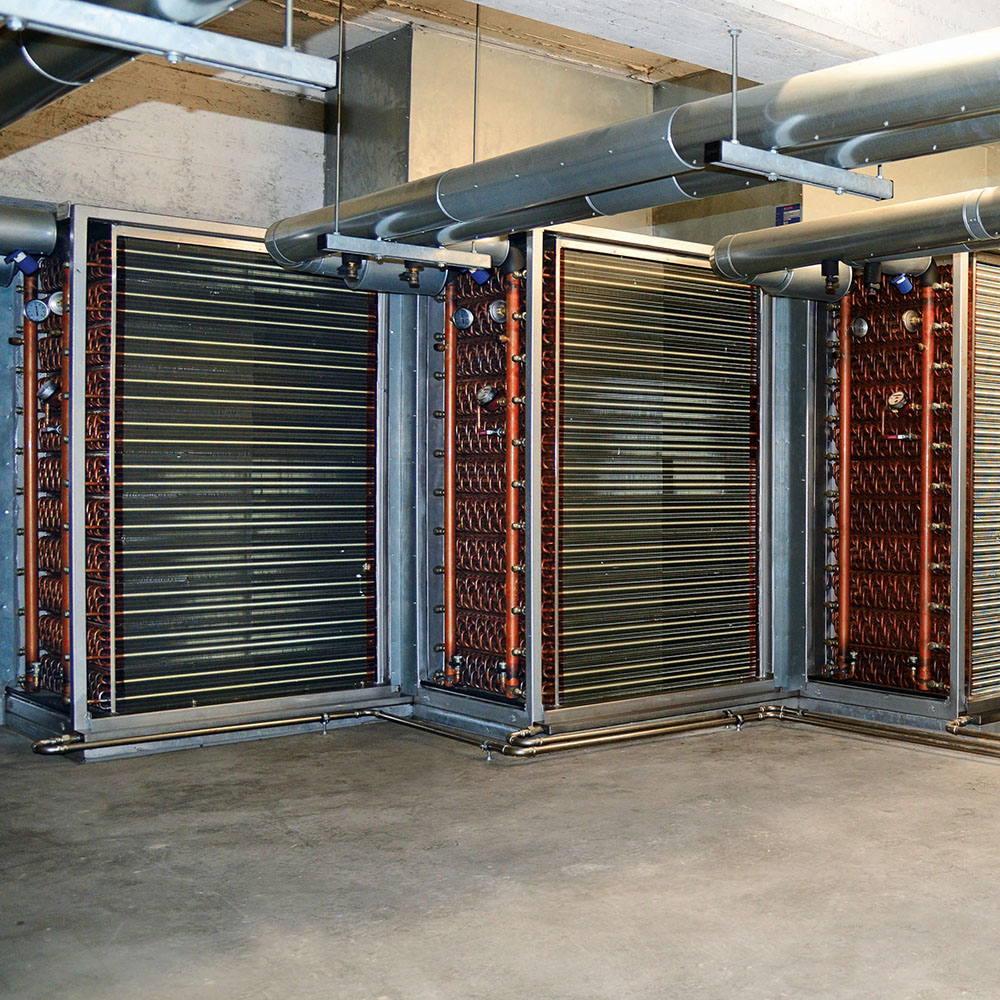

Eingebauter Außenluft-GSWT® im gemauerten Kanal, die Anpassung an jede Aufstellfläche ist möglich.

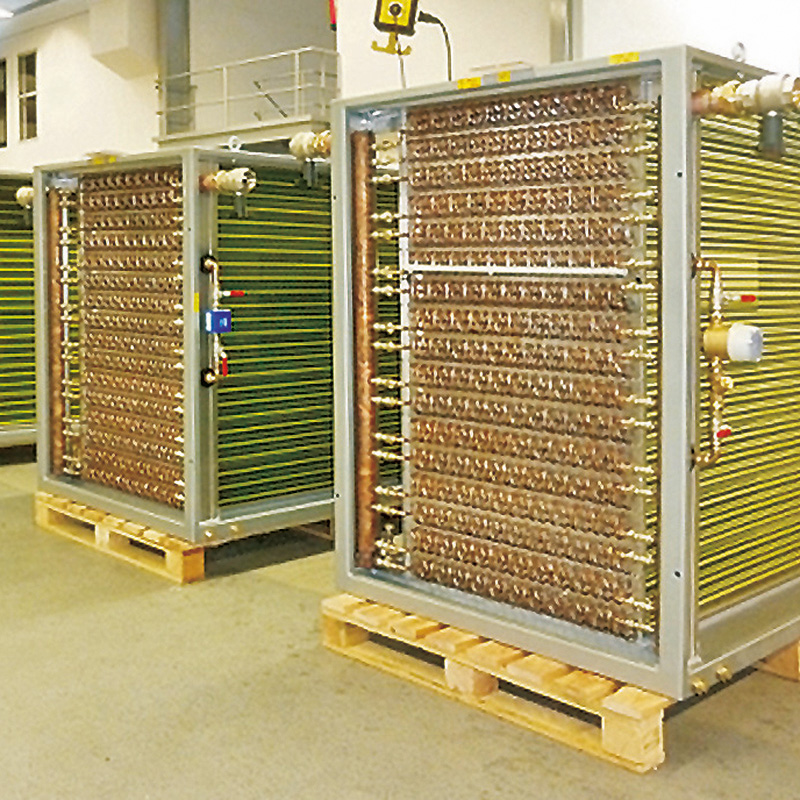

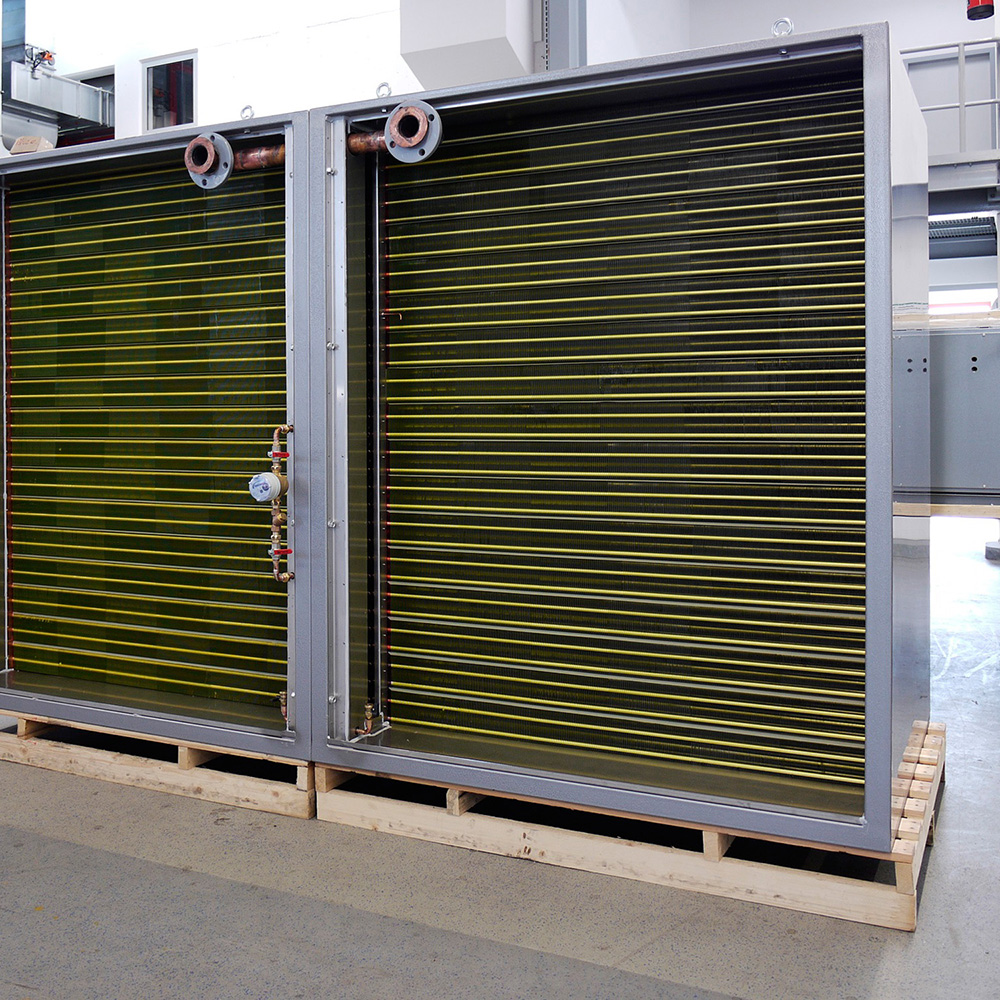

GSWT®-Module in Rohrrahmengestell vormontiert
.

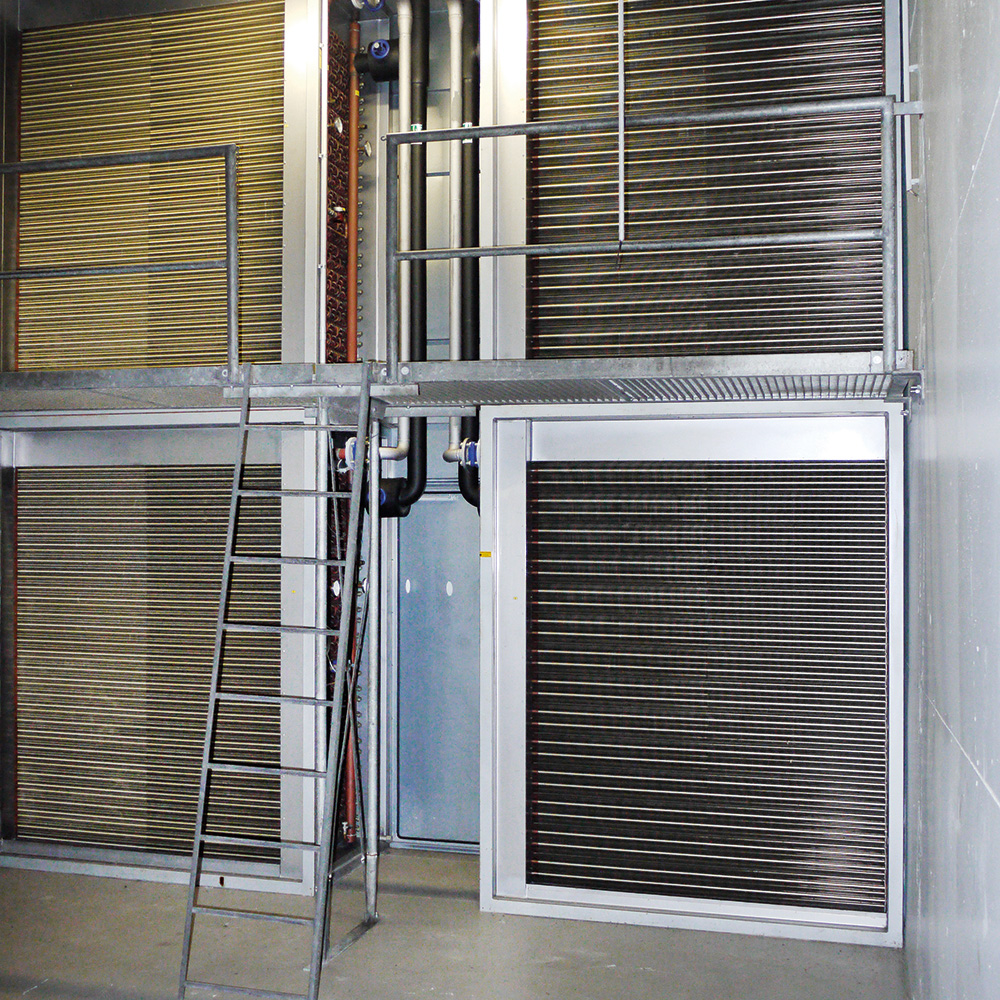

In Rohrrahmengestelle montierte GSWT®, zur freien Aufstellung im Ansaugbauwerk

Vorfertigung in anschlussfertige Rohr-Rahmen-Gestelle

Die einzelnen GSWT^®-Module werden in Abhängigkeit von den Einbringmöglichkeiten in handliche Einheiten vormontiert, wobei die Maße grundsätzlich projektbezogen optimiert werden. Diese Variante bietet sich besonders für eine freie Aufstellung z.B. in einem Beton-Ansaugbauwerk an, da die Einheiten vor Ort bequem aufeinander gestellt werden können und i.d.R. keine weiteren Hilfskonstruktionen benötigt werden. Bei dieser Variante werden zudem die Montagezeiten auf der Baustelle erheblich reduziert.
Alle Einheiten werden mit entsprechenden Kondensatwannen, Anschlussarmaturen und allen erforderlichen elektrischen Feldgeräten ausgeführt und anschlussfertig eingebracht.

Ablauf der energetischen Sanierung im Bestand

Schritt 1 – Analyse & Konzept

Analyse der bestehenden Lüftungsanlage, Festlegung der Auslegungsparameter und Prüfung der Machbarkeit. Auf Wunsch mit Energie- und Wirtschaftlichkeitsbetrachtung inklusive Amortisationsrechnung.

Schritt 2: Planung & Projektierung

Detaillierte Ausarbeitung der Lösung unter Berücksichtigung der baulichen Gegebenheiten. Abstimmung mit Fachplanern und angrenzenden Gewerken für eine reibungslose Umsetzung.

Schritt 3 – Konstruktion & Vorbereitung

Konstruktion der GSWT®-Systemkomponenten durch SEW, hydraulische Auslegung sowie Vorbereitung der Vormontage – individuell angepasst an Ihr Gebäude.

Schritt 4 – Montage & Inbetriebnahme

Montage der GSWT®-Module vor Ort – auch bei beengten Platzverhältnissen und im laufenden Betrieb. Anschließende Inbetriebnahme, Einregulierung und Systemoptimierung.

Schritt 5 – Betrieb & Sanierungserfolg

Übergabe der betriebsbereiten Anlage inklusive Einweisung des Betreiberpersonals. Nachhaltige Senkung der Betriebskosten, höhere Betriebssicherheit und reduzierte CO₂-Emissionen.
