GSWT®-Brüstungskonvektoren

GSWT<sup>®</sup> Erhitzer

Bei Gebäuden mit lüftungs- und klimatechnischen Anlagen mit ausgeprägten Nord-/Süd-Ausrichtungen beziehungsweise unterschiedlichen Heiz- und Kühlfällen besteht immer die Anforderung nach einer individuellen Temperierung der Einzelräume. Dies kann mit den bislang auf dem Markt angebotenen Umluftkonvektoren und entsprechenden Anschlüssen an die Heiz- und Kälteversorgung geleistet werden. Dabei wird bei Brüstungsgeräten mit 70/50 °C geheizt bzw. mit 10/16 °C gekühlt. SEW® bietet hier energieeffiziente Niedertemperatur-Brüstungskonvektoren an. Hier wird mit 35/25 °C geheizt bzw. mit 18/24 °C gekühlt.

Ein anderer Aspekt ist die so genannte Quelllufttechnik. Die Quelllufttechnik bietet den Vorteil, dass die Luft nahezu zugfrei in den Raum eingebracht wird. Der Lufteinlass erfolgt in Bodennähe oder in einer Raumecke. Die Luft quillt in den Raum und wird mit der Thermik oder durch die Absaugung im Deckenbereich durch den Raum gefördert.

Damit ist einerseits eine hervorragende Lüftungseffizienz gegeben, andererseits kann damit die Luftqualität bei gleicher Luftmenge verbessert werden. Die frische Zuluft wird nicht mit der verbrauchten Luft unter der Decke vermischt.

Die nun von SEW® angebotenen Niedertemperatur-Brüstungskonvektoren (NTBK) verbinden beide Vorteile miteinander.

Die NTBK sind als Quelllufteinlass konzipiert und werden mit dem GSWT® ausgerüstet. Der GSWT® weist Austauschgrade von bis zu 80% auf. Deshalb können hier Systemtemperaturen von ca. 35 °C im Heizbereich und bis 20 °C für den Kühlbereich angesetzt werden. Dies mindert die System-/Verteilverluste bzw. alternative Heiz- und Kühlquellen lassen sich damit erschließen. Auch eine ausschließlich indirekt adiabatisch gekühlte Zuluft kann in Verbindung mit dieser Quelllufttechnik optimal genutzt werden.

Die angebotene Luftleistung ist variabel und reicht von 100 m³/h bis 1.500 m³/h, je nach den möglichen Platzverhältnissen und der Akustikakzeptanz. Die Geräte werden nach Vorgabe und Maß angefertigt.

Architektonisch besonders reizvoll sind die freien Gestaltungsmöglichkeiten. Die Geräte können über die komplette Fensterbreite gebaut werden. Die Brüstungshöhe kann auf bis zu 60 cm reduziert werden, so dass der Lichteinfall als Gestaltungselement eingesetzt werden kann.

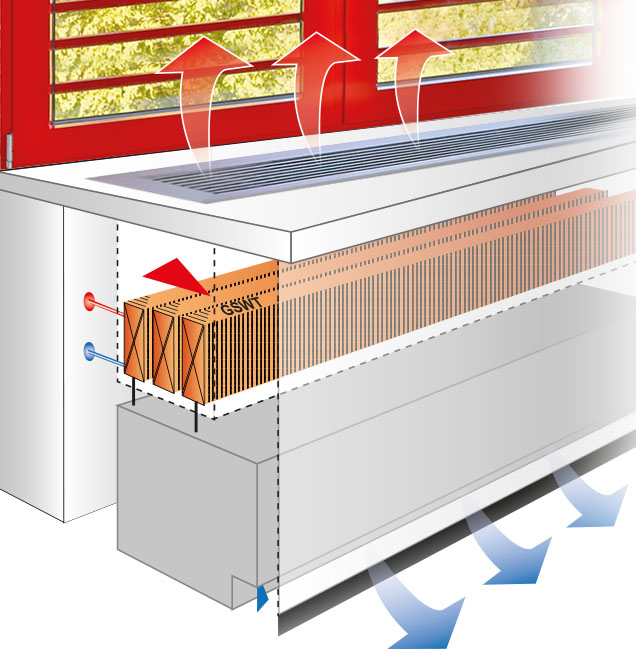

Schnitt der Konstruktion:
Höhe, Tiefe und Länge des Niedertemperatur-Brüstungskonvektors kann frei gewählt werden.

Zur Vergrößerung auf die Zeichnung klicken

Komponenten

Basisbauteil GSWT
